Sondermaschinen - Produktbeispiele


Angefangen bei der Planung, dem Engineering und der Fertigung bis hin zur schlüsselfertigen Übergabe an unsere Kunden realisieren wir die vielfältigsten Sonderlösungen im Bereich Maschinenbau. Auf Grund unserer umfangreichen Entwicklungs- und Fertigungsmöglichkeiten sind wir in der Lage, Einzelmaschinen sowie Kleinserien nach Kundenwunsch zu liefern.

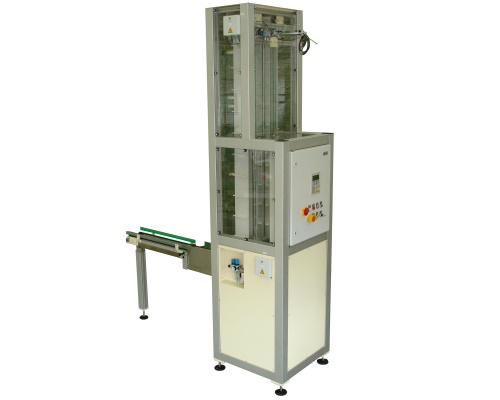

Gebinde-Elevator


Kurzbeschreibung

  • Transportsystem zum senkrechten Transport von Gebinden (z.B. zwischen Gebindepacker und Kartonpacker)
  • große Höhenunterschiede auf kleinstem Raum realisierbar
  • Einlaufband, optional klappbar (Durchgangsmöglichkeit während Produktionspausen)
  • verschiedene Gebinde-Breiten einstellbar
  • pneumatischer Gebinde-Ausstoss
  • optionale Gebinde-Rutsche
  • optionale Wendeeinrichtung für Gebinde
  • inkl. Steuerung
  • kundenspezifische Sonderausführungen sind auf Anfrage möglich

Technische Kennwerte (Standard-Ausführung) Gebinde-Elevator
Gebindeabmessungen (in Einlaufrichtung):
 - Länge:
 - Breite:
 - Höhe:

bis zu 250 mm
180...300 mm (einstellbar)
bis zu 150 mm
Leistung: bis zu 60 Gebinde / min, getaktet
Einlaufhöhe: 965 mm (min. 830 mm)
Abgabehöhe: kundenspezifisch, abhängig von Mitnehmerteilung
Länge (inkl. Einlaufband): ca. 2.300 mm
Breite: ca. 810 mm
Höhe: 3.190 mm (Standard)
Gewicht: ca. 300 kg
Elektrische Anschlusswerte: 400 VAC, 50 Hz, ca. 1,0 kVA
Druckluft: 6 bar
Elektrische Steuerung: Siemens S7

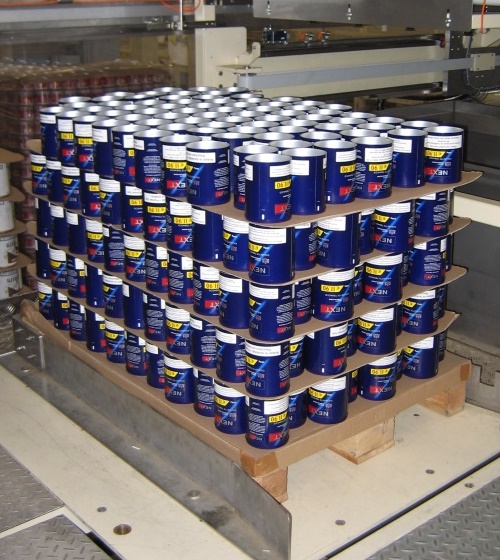

Palettierer / Depalettierer

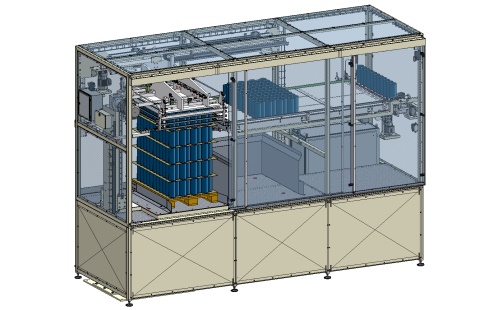

Kurzbeschreibung (Beispiel: Depalettierer)

  • Depalettier-Lösung für runde Dosen
  • wahlweise manuelles oder automatisches Palettenhandling
  • optional automatische Zu- und Abführung der Paletten
  • verschiedene Palettenabmessungen möglich
  • verschiedene Dosenabmessungen möglich
  • integrierte Dosenvereinzelungs-Station
  • erweiterbar mit nachfolgendem Dosenspeicher
  • automatische Zwischenlagenentfernung und Ablage in Zwischenlagenmagazin
  • integrierter Steuerschrank
  • kundenspezifische Sonderausführungen sind auf Anfrage möglich
Palettierer / Depalettierer

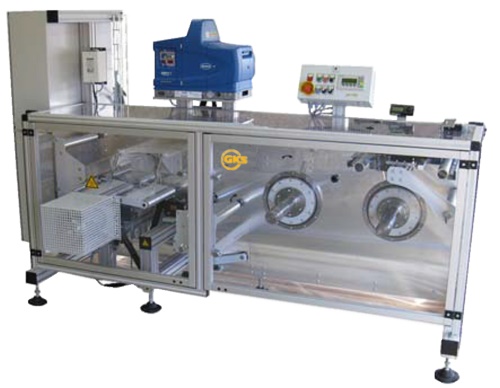

Bobinen-Umspulvorrichtung


Kurzbeschreibung

  • Stand-Alone System zum einfachen Umspulen von Folie- oder Papier-bobinen (drehen der Folie bzw. des Papiers und entgegengesetztes Auswickeln auf einen leeren Kern während des Umspulens)
  • optionales Heißleimgerät zum Auftrag von mehreren, später reaktivier-baren Leimfilmen während des Umspulens
  • integrierte Bahnkantensteuerung
  • kundenspezifische Sonderausführungen sind auf Anfrage möglich

Technische Kennwerte (Standard-Ausführung) Bobinen-Umspulvorrichtung
Bobinendurchmesser: max. Ø 500 mm
Bobinenbreite: 225...335 mm
Kern-Innendurchmesser: 3" (76,2 mm)
Umspulgeschwindigkeit: ca. 50...70 m/min
Umspulgenauigkeit: Kantenversatz < ±2 mm
Abmessungen (Länge x Breite x Höhe): 2.800 mm x 1.450 mm x 1.770 mm
Gewicht: ca. 1.500 kg
Elektrische Anschlusswerte: 400 VAC, 50 Hz, ca. 5,5 kVA
Druckluft: 6 bar
Elektrische Steuerung: Siemens S7

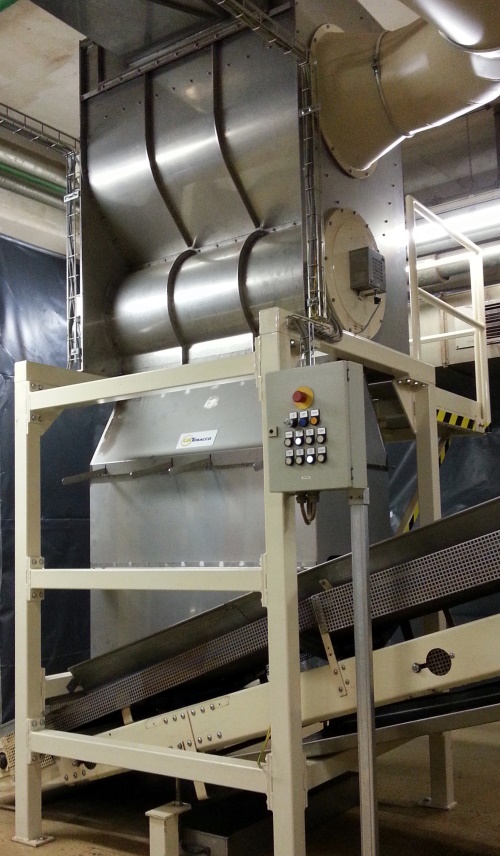

Zentrifugalabscheider mit Zellenradschleuse

Anwendungsbereiche

  • Nahrungs- und Genussmittelindustrie
  • Tabakindustrie, z.B. zur Abscheidung von Blatttabak

Kurzbeschreibung

  • Zentrifugalabscheider und Zellenradschleuse in einem Gehäuse
  • Gehäuse in Edelstahl-Ausführung
  • separat angetriebene Siebtrommel
  • separat angetriebenes Zellenrad
  • Sieb der Siebtrommel leicht wechselbar
  • Zellenrad-Dichtungen leicht austauschbar
  • kundenspezifische Sonderausführungen sind auf Anfrage möglich

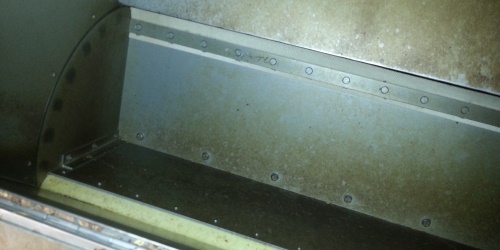

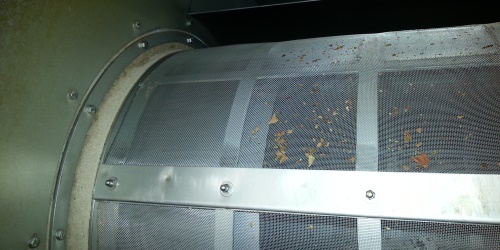

Siebtrommel
Zellenrad
Technische Kennwerte (Standard-Ausführung) ZGA-1200
Kammerlänge: 1.200 mm
Länge (incl. Absaugkonus): 1.980 mm
Breite: 970 mm
Höhe (ohne Untergestell): 1.620 mm
Gewicht: ca. 660 kg
Elektrische Anschlusswerte: 400 VAC, 50 Hz, ca. 1,9 kVA

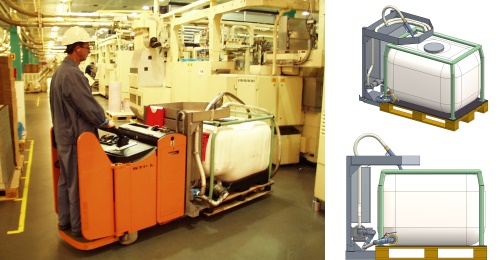

Leimpumpenvorrichtung

Anwendungsbereiche

  • Nahrungs- und Genussmittelindustrie
  • Tabakindustrie

Kurzbeschreibung

  • dient zum Betanken von PVA-Leim verarbeitenden Maschinen
  • spezielles Design zur direkten Befestigung am Gabelstapler
  • Rahmen in Edelstahl-Ausführung
  • integrierte Schneckenpumpe
  • inklusive Edelstahl-Schaltkasten
  • Aufnahme für Zapfpistole und Kunststoffschlauch
  • kundenspezifische Sonderausführungen sind auf Anfrage möglich

Technische Kennwerte (Standard-Ausführung) Leimpumpenvorrichtung
verarbeitbarer Leim-Typ: PVA Leim; Viskosität bis zu 1.800 mPa·s
Förderleistung: max. 1 m³/h @ 2 bar
Förderdruck: max. 4 bar
Temperaturbereich: +10°C...+60°C
Schlauch: PE; Länge ca. 4.000 mm
Pumpe: Schneckenpumpe; 0,55 kW; 230 VAC
Abmessungen (Länge x Breite x Höhe): 790 mm x 920 mm x 1.200 mm
Gewicht: ca. 120 kg
Elektrische Anschlusswerte: 24 VDC / 72 A (von der Batterie des Gabelstaplers)
DC / AC Sinus-Wechselrichter: Eingang 24 VDC; Ausgang 230 VAC
